Lasermessgerät für Durchmessermessung und Kontrolle der Shleifmaschine.

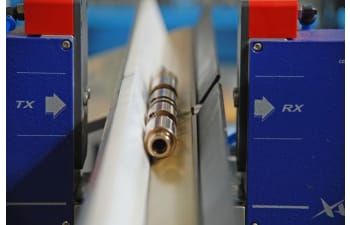

GRINDLINE ist ein Lasermeßsystem hoher Präzision und extremer Flexibilität, welches für die Durchmesser-
messung von Werkstücken geeignet ist, die mit spitzenlosen Schleifmaschinen im Durchlauf- oder im Einstechver-fahren bearbeitet werden, also eine optimale Lösung für die 100%-ige In-Line-Überwachung und Echtzeit-Regelung der Schleifmaschine.

Haupfunktionen

GRINDLINE überwacht den Durchmesser mechanischer Werk-stücke, die mit spitzenlosen Schleifmaschinen im Einstech- oder im Durchlaufverfahren bearbeitet werden, wie zum Beispiel:

    Wellen von E-Motoren;
    Dämpferstangen;
    Kolbenbolzen;
    Regelstangen…

Arbeitet durchgehend, am Auslauf der Schleifmaschine, ohne die Werkstücke anzuhalten.
Erkennt automatisch die geschliffenen Bereiche, und ignoriert alle Unregelmäßigkeiten, die ansonsten die Meßergebnisse beeinträchtigen könnten.
Mißt bis max. 10 Durch-messer am gleichen, im Einstech-verfahren bearbeiteten Objekt.
Überwacht Durchmesser und Konizität von im Durchlaufverfahren bearbeiteten Werkstücken.
Überwacht die Einhaltung der vor-gegebenen Toleranzen und sendet Signale zum Aussondern von Ausschußteilen.
Sorgt für die automatische Maschinenregelung, indem es die Abnutzung der Schleifscheiben ausgleicht.
Liefert ausführliche Statistikprotokolle, dank der Echtzeit-Verarbeitung der Meßwerte, bzw. übersendet die Meßdaten an einen ferninstallierten Rechner.

Vorteile

Fehlerfreie Produktion, dank der 100%-iger Überwachung und der Aussonderung von Ausschußteilen.
Lohnkosteneinsparung: Die automatische Regelung läßt die Anzahl der Bediener senken.
Herabsetzung der Ausschußmengen: Die Überwachung der Schleifmaschine leitet die erforderlichen Regelungen sofort ein, vor Überschreitung der Toleranzgrenzen.
Qualitätsdokumentation: Dank der In-Line-Messung entfallen Stichmusterprüfungen; die Qualität des Produktes und des Verfahrens wird durch ausführliche Protokolle dokumentiert.

Herunterladen Sie die technischen PDF-Dateien (Monodurchmesser - Multi-Durchmesser) andersweis besuchen Sie die Webseite, um mehr zu wissen.
