Verlässlicher als Augenmass: Flachprofile und Profildrähte mit System messen

Die Anwendung von Profildrähten ist aus Industriezweigen wie der Raumfahrt, aus Uhren- und Schmuckmanufakturen und der Zahnmedizin nicht mehr wegzudenken. Also überall dort, wo absolute Präzision und extrem lange Funktionalität erwartet werden.  Komplexe Geometrien und Profile lassen sich mit Profildrähten endformnah, zeitsparend und wesentlich kostengünstiger erstellen als über andere Herstellungsverfahren, die eine Nachbearbeitung wie Abschleifen erfordern. So vielseitig der Einsatz für Flachprofile und Profildrähte auch ist, eines haben alle Anwendungsbereiche gemein: Sie dulden keine mittelmässige Qualität. Die Fertigungstoleranzen sind absolut eng gesteckt, die Oberflächen der kaltgewalzten Profile müssen sauber und abweichungsfrei gearbeitet sein. Die Erkenntnis, dass noch heute manuelle Messungen durch Facharbeiter weit verbreitet sind, überrascht ein wenig. Denn manuelle Kontrollen unterbrechen nicht nur den Produktionsfluss, sie erfordern wertvolle Zeit und sind mit einer gewissen Fehlerquote behaftet. Und Fehler können sich die wenigsten Produzenten noch leisten. Die meisten optischen, mit Laser- oder CCD-Kameras ausgerüsteten Systeme messen die Schattenhöhe des Produktes. Diese unterliegt jedoch starken Schwankungen, wenn das Produkt nicht exakt nach dem Laserstrahl ausgerichtet ist. So kann es sein, dass die Abweichung mit einem Drallwinkel von 1° bereits über dem zulässigen Toleranzbereich liegt. Wie kann also die einwandfreie Produktion von Flachprofilen und Profildrähten gesichert werden?
  Im ZUMBACH Produkteportfolio befinden sich verschiedene Lösungen für die Inline Höhen- und Breitenmessung von Profilen, die in der Lage sind, unabhängig von Position und Verdrehung sehr genau zu messen und die bisherigen Risiken auf Fehlmessung ad acta zu legen. Mit wenig Aufwand lassen sich die robusten, kompakten Messsysteme in bestehende Produktionslinien integrieren. Gemessen wird entweder mit Lasertechnologie (ODAC® , DVW 1, DVO 2) oder mit Lichtschnittverfahren und Bildverarbeitung (PROFILEMASTER® PMM 30/50/80).

Messung mit Lasertechnologie
Die ODAC ® Laser-Messköpfe erfassen berührungslos und ultraschnell Höhe und Breite jeglicher Profile (1200 Messungen /s). Die extrem schmutzresistenten Scanner sorgen für maximale Fehlererkennung und kalibrieren permanent – kein Vergleich zu manuellen Messmethoden und mit Blick auf die eng definierten Fertigungstoleranzen ein Qualitätsfortschritt in jeder Hinsicht.
Der Wippmechanismus der DVW 1 Wippe dreht die darauf montierten ODAC ® Laser-Messköpfe zwischen +/-2.5° , +/-5°, +/-7.5° oder +/-10° kontinuierlich um die Messachse. Durch die permanente schwenkende Bewegung der Laserköpfe, kombiniert mit der elektronischen „Erfassung des Minimalwerts“ der entsprechenden Grösse, fällt die Messung sehr genau aus.

Dank der Oszilliervorrichtung DVO 2 für ODAC ® kann der Winkel auf +/-50° erweitert werden und sichert somit das Höchstmass an Messmöglichkeiten der Dimensionen von Profilen. Die gesammelten Werte aus DVW 1/ DVO 2 und ODAC ® werden über ein angeschlossenes USYS-System verarbeitet und zur automatischen Produktionsüberwachung eingesetzt.

Foto oben links: Wippe DVW 1 mit ODAC® Laser-Dimensionsmesskopf
  Messung mit Lichtschnittverfahren

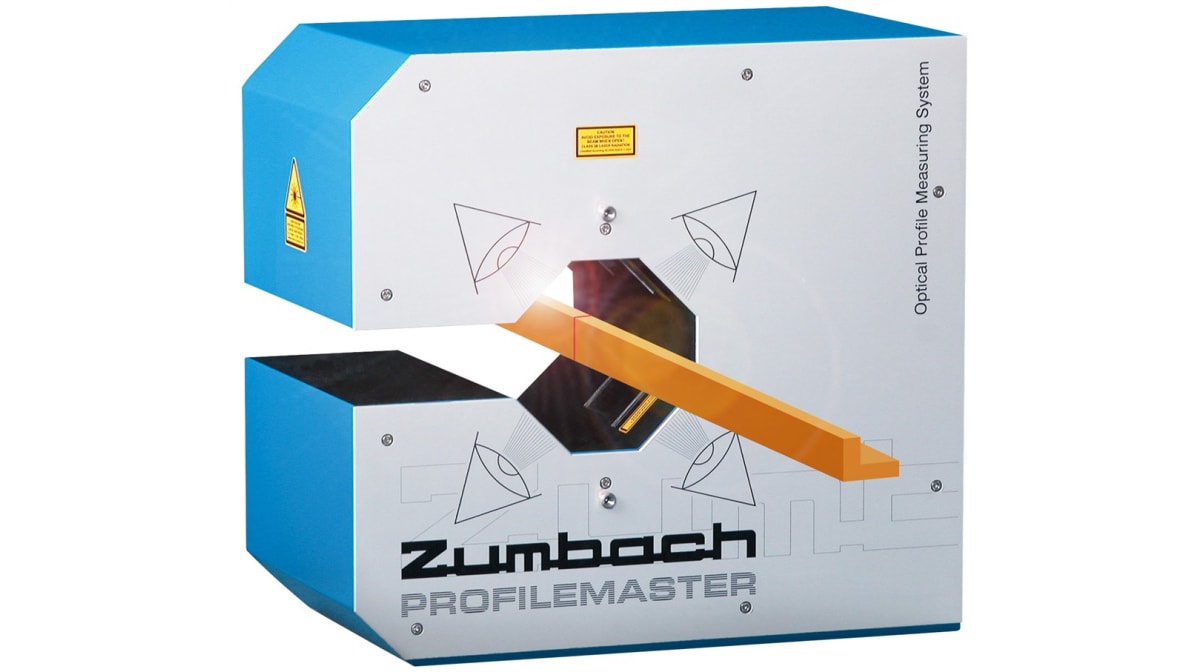

Die Produktqualität lässt sich ebenfalls über bildverarbeitende Profilvermessungssysteme abdecken. Die PROFILEMASTER® PMM 30/50/80 sind berührungslos inline und offline messende Hightech-Systeme für die Messung von Profilen. Die eingesetzten CCD Megapixel Gigabit Ethernet Kameras messen Felder mit Durchmessern innerhalb 30mm, 50mm oder 80mm. 1 bis 6 Laser- / Kameramodule erfassen kontinuierlich den Querschnitt des durchlaufenden Profils. Ein PC-basierter Prozessor mit hoher Rechenleistung addiert die Teilbilder der Kameras, bestehend aus Geraden und Radien, zusammen zum Ist-Querschnitt. Relevante Dimensionen wie Breiten, Höhen, Stegdicken, Winkel und Radien werden zusätzlich zum Querschnittsbild sichtbar gemacht und laufend angezeigt.   Foto rechts: Profilevermessungssystem PROFILEMASTER® PMM 30/50/80
