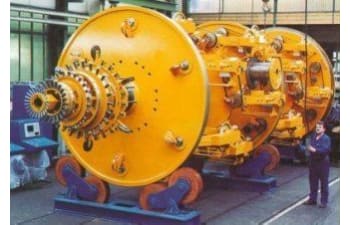

Korbverseilmaschine mit Rückdrehung für rückgedrehte Verseilung oder Armierung von Kabeln

Für die Herstellung von Kabeln und Stahlseilen
Eine Vielzahl an Optionen sind nach Kundenwunsch verfügbar, um die technologische Erfordernisse der Kabelproduzenten optimal zu entsprechen.

Spulengrößenbereich: 400 bis 2000 mm Flanschdurchmesser

Anzahl Spulen pro Korb: 6 - 12 - 18 - 24 - 30 - 36 - 42 - 48 - 54…

Korbkonstruktion: Der Rotorkörper besteht aus einem Zentralrohr, auf welchem Jochkränze befestigt sind. In jedem Rotorfeld befinden sich 6 Spulenträger. Der KRDKorb-Typ ist beidseitig in Pendelrollenlager gelagert. Der Maschinentyp KTD
wird durch Gesadur Tragrollen unterstützt.

Korbantrieb: Jeder einzelne Verseilkorb wird über einen DS-Motor angetrieben, der mit einem Korbgetriebe verbunden ist. Als Option kann die Verseilanlage mit einer automatischen Hochlaufsteuerung geliefert werden.

Rückdrehantrieb: mittels Kurbelgetriebe oder durch Planetengetriebe. Alternativ kann die Rückdrehung variabel einstellbar über einen elektrischen Antrieb erfolgen.

Spulenbremse: über eine E/P geregelte Seil-Scheibenbremse. Die Drahtspannung wird in Abhängigkeit vom Füllgrad der Spule konstant gehalten. Alternativ und je nach Anwendungsfall mit motorischer Spulenbremse.
