PORTAL BOGIE
DATOS TÉCNICOS
ALTURA/ANCHURA/PROFUNDIDAD
3.964/5.200/6.120 mm
DISTANCIAS DE LOS DISPOSITIVOS DE PRESIÓN
de 1.200 a 3.000 mm
CARRERA MÁX. EJE ELÉCTRICO
500 mm
ALTURA ÚTIL DE PRUEBA
2.000 mm
ANCHURA ÚTIL DE PRUEBA
4.000 mm
DIVISIÓN MÍNIMA
0.005 mm
CAPACIDAD MÁX
20 + 20 T
DIVISIÓN MÍNIMA
0.6 Kg
DESPLAZAMIENTO CHASSE
50x50 mm
VELOCIDAD DE ADQUISICIÓN DE DATOS
1000 Hz

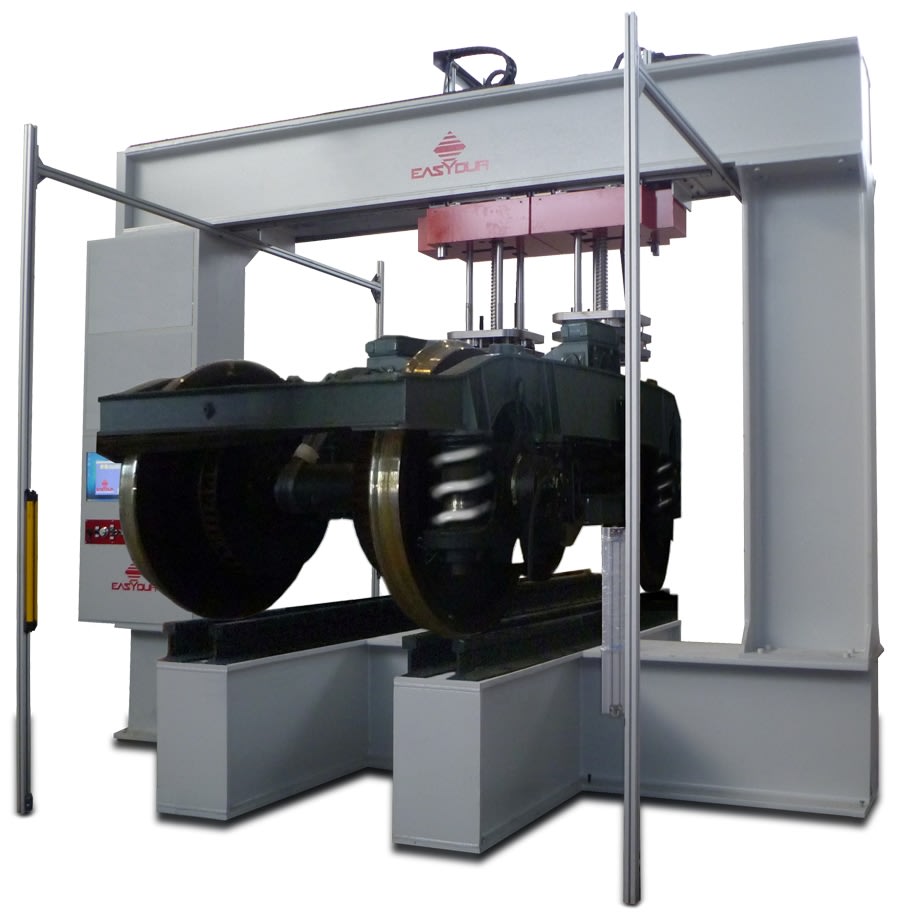

Portal de travesaño fijo de 20+20 toneladas para pruebas de compresión en carros (Bogie). Equipado con dos dispositivos de presión eléctricos o hidráulicos, con dispositivo para prueba "chasse" opcional.
CARACTERÍSTICAS PRINCIPALES
-El software está preparado para insertar en la hoja de trabajo también los datos geométricos del carro bajo carga, medidos manual o automáticamente a través de sensores y cámaras de medición, para comprobar las diferentes alturas y anchuras del carro.
-Posibilidad de insertar células de carga para comprobar la fuerza en los ejesde las ruedas e inserción de un tercer pistón horizontal para comprobar también los empujes frontales o laterales.
-Apertura de los dispositivos de presión manual o automática, posibilidad de realizar también ensayos de fatiga con el sistema hidráulico.
-Posibilidad de realizar, con un soporte específico, también pruebas en resortes ferroviarios.
