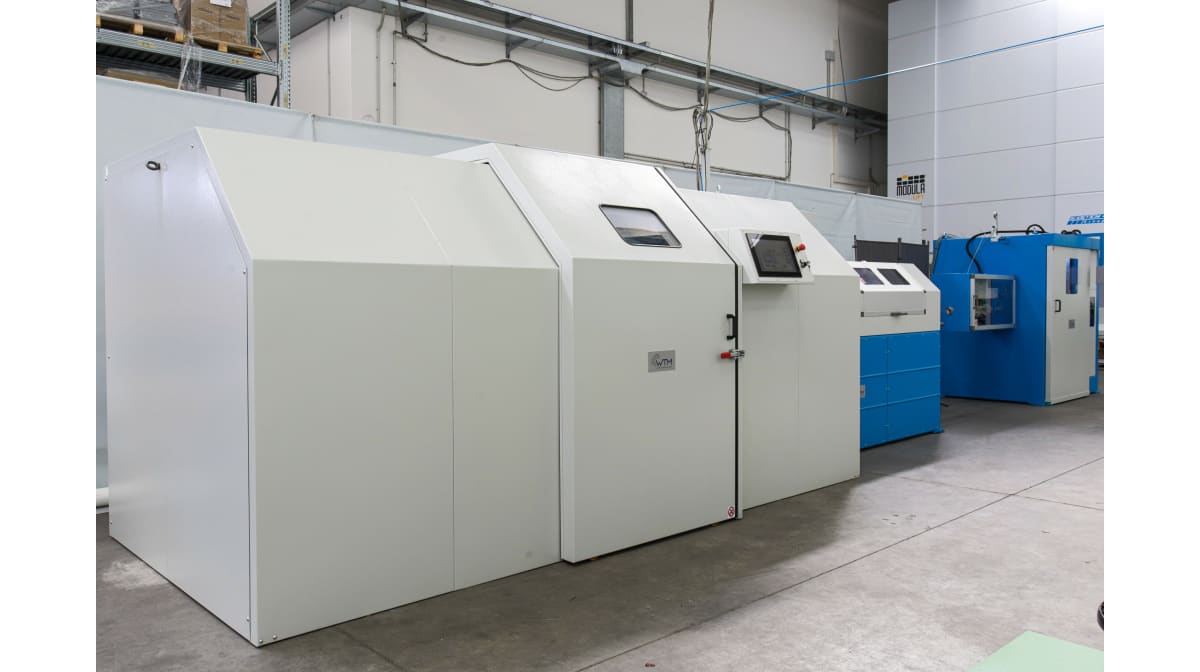

Cableadora Simple Torsión WTM para Apantallamiento de Cables Ultra Flexibles

Los cables empleados en sectores de alta tecnología, como el aeronáutico, se caracterizan por una extrema flexibilidad y precisión en su longitud y, en el caso del proceso de apantallado, se requiere una máquina cableadora simple torsión para alcanzar las máximas prestaciones

Según las preferencias de trabajo y las especificaciones de cables proporcionadas por el Cliente, la máquina WTM se adapta a las necesidades de producción; la calidad del cable, conseguida gracias a nuestro preciso control de tensión tanto en hilo como en cinta y al paso preciso, garantiza al Cliente la excelencia en su ramo.

El modelo con eje resalta por una trayectoria de deposición suave, obtenida mediante ángulos y poleas adecuadamente diseñadas para doblar el cable lo menos posible durante la fase de bobinado, y el principio de guía-hilo “low-stress”, que elimina la tensión de inversión en el cable: estos dos puntos clave hacen que esta solución sea ideal para estos cables complejos y sensibles.

La máquina aquí presentada está compuesta por:

• • un desenrollador de giro inverso DIN 630, equipado con control de tensión del bailarín;
• • una estrella de cableado, diseñada de acuerdo con los requisitos del producto final;
• • un cabrestante giratorio para un perfecto control de tracción;
• • na cableadora simple torsión, adecuada también para bobinas DIN 630.

El cable a blindar, extraído de la bobina desenrolladora, es arrastrado por el cabrestante con velocidad lineal programada y girado sobre sí mismo, para finalmente recogerse en la bobina de la unidad colectora. Antes de entrar al cabrestante giratorio, se toman de una fileta desenrolladora hasta 96 hilos recubiertos de cobre y se aplican, a través de una estrella de cableado, sobre la superficie del conductor; el cable queda así enrollado con una cobertura casi total de su superficie.

A diferencia del proceso de trenzado, el blindaje de un conductor mediante este proceso de enrollado garantiza una alta velocidad de producción y permite obtener un producto final con una flexibilidad muy alta.

Miren el vídeo y consúlten nosostros cualquier duda.
