Solution de mesure hauteur-largeur en ligne oscillante pour profilés

La mesure en ligne sans contact de profilés a toujours constitué un problème. La plupart des systèmes optiques basés sur des laser ou caméras CCD, mesurent la hauteur de l'ombre du produit. Or celle-ci est soumise à de fortes variations si le produit n'est pas parfaitement aligné avec le faisceau laser.

La solution

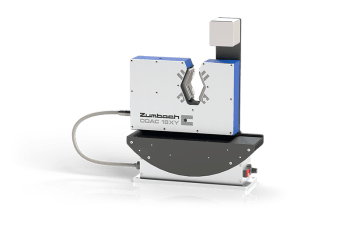

Le support pivotant DVW 1 est un accessoire simple destiné à certains modèles de têtes de mesure laser ODAC® utilisées dans ce type d'application. Le pivotement continu des têtes de mesure combiné à la "détection de la valeur minimale" de la dimension recherchée permet de mesurer très exactement la hauteur
(ou l'épaisseur) dans la majorité des cas. Cet appareil ne nécessite pas d'électronique supplémentaire. Le DVW 1 et la tête de mesure ODAC® sont alimentés et commandés directement par l'unité processeur.
