L'évolution des rubaneuses WTM de câbles magnétiques avec contrôle du recouvrement mutuel

Le secteur des câbles magnétiques méplats pour la production de transformateurs et de générateurs est en constante évolution; cela signifie, pour les producteurs de câbles rubanés, un niveau de qualité et de performances techniques toujours plus élevés. Par conséquent, cette exigence se traduit, pour nous fabricants de machines, par l'incipit de travailler sur un saut générationnel et de performances des lignes de rubanage WTM spécifiques à ce processus, pour produire des câbles qui répondent à la demande finale.

L'étude du processus de rubanage des câbles magnétiques a mis en évidence l'importance d'augmenter à la fois la qualité et l'efficacité de production; tout en gardant la garantie du recouvrement mutuel de chaque ruban, cela se traduit par un raffinement de la cinématique, un choix précis des composants et une synchronisation extrême de chaque élément.

WTM a révolutionné et amélioré sa solution dédiée à ce type particulier de produit, afin d'offrir la synchronisation de plusieurs têtes de rubanage concentriques (jusqu'à quatre) à une vitesse presque double par rapport à la version précédente, pour augmenter la productivité et mieux valoriser l'investissement.

La synchronisation des têtes de rubanage est gérée par le Visio System WTM, un système de contrôle entièrement intégré équipé d'une ou plusieurs caméras à grande vitesse qui surveillent et ajustent en continu - en boucle fermée - le positionnement du ruban appliqué par une tête de rubanage par rapport au ruban positionné par la précédente.

Il s'agit d'un processus performant et entièrement automatique, dont la haute précision réduit les erreurs et les déchets et garantit la construction d'isolation attendue.

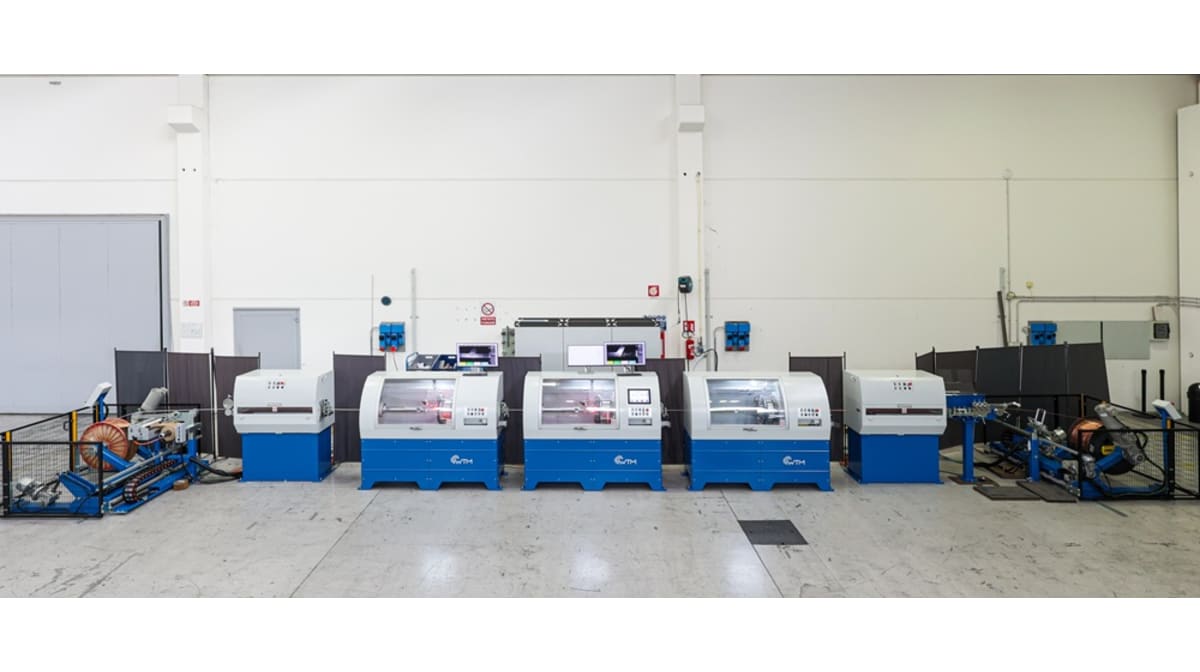

La plan de notre machine d'enrubannage de câbles magnétiques est composée de:

• • dérouleur traversant, avec tension du câble gérée par contrôle de couple;
• • unité de redressage et de brossage pour la préparation du câble;
• • modules de rubanage avec têtes de rubanage entièrement motorisées, équipées de pantin dynamique WTM qui assure une application stable et constante du ruban sur le conducteur;
• • Visio System et logiciel de contrôle pour le réglage de la position de chaque bande par rapport à la précédente;
• • système de traction à deux chenilles, qui contrôle la vitesse de la ligne et la tension du câble;
• • testeur d'étincelles pour le contrôle en ligne de la qualité du produit;
• • enrouleur avec tension du câble gérée par contrôle de couple et guide-fil avec mouvement de déplacement;
• • chargeur de papier, installé sur l'enrouleur, qui applique automatiquement une couche de papier sur la bobine pendant l'enroulement du câble final.

Les caractéristiques techniques peuvent être personnalisées en fonction des besoins de production spécifiques de chaque client.
