Machine WTM pour les tests de chaînes de traînage

Les câbles spéciaux sont souvent installés dans des espaces étroits et sont obligés de se plier, même de manière répétée au fil du temps: cette condition peut détériorer le câble lui-même et, par conséquent, compromettre sa capacité à transmettre des données et des signaux.

En plus d'être produits selon les normes de qualité les plus élevées, ces câbles sont soumis à des tests constants et rigoureux sur des machines spécifiques, pour confirmer leur conformité aux normes données ou aux exigences des clients.

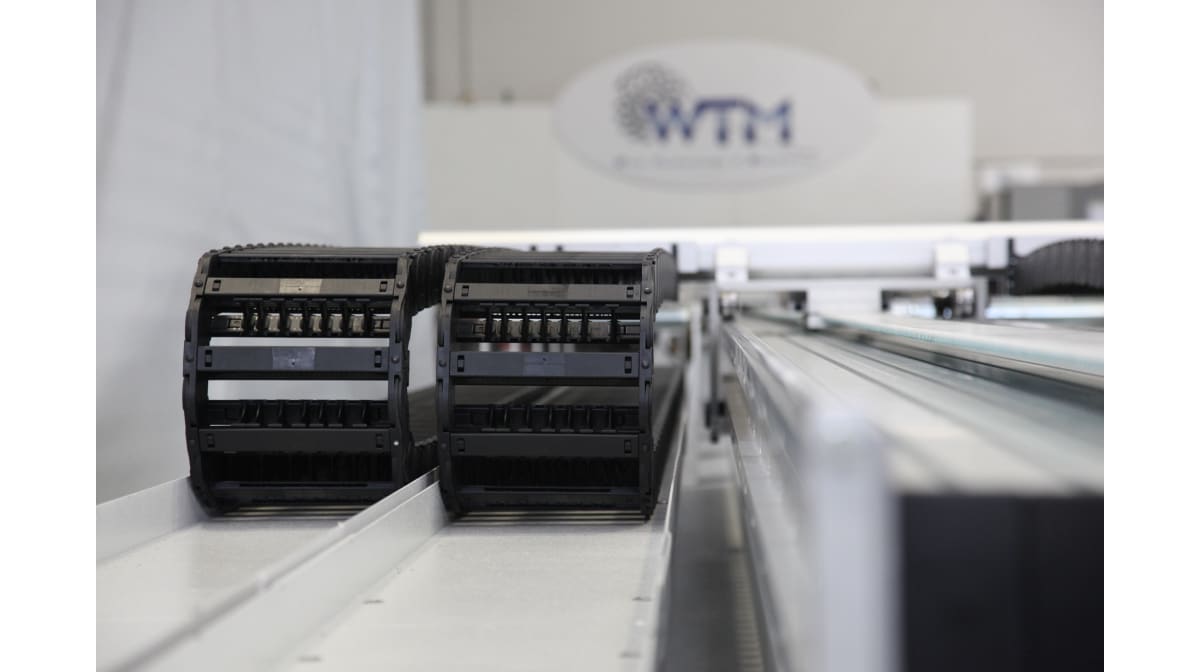

Le test avec chaîne porte-câbles réalisé avec les équipements WTM certifie la capacité du câble à se plier le long du chemin de la chaîne, dans le respect de normes extrêmement restrictives.

Les schémas de mouvement sont exécutés à travers le profil trapézoïdal classique, pour refléter la contrainte appliquée sur le câble dans l'application du client. Le câble est soumis à un mouvement de flexion grâce à des chariots qui défilent à grande vitesse, jusqu'à 5 m/s, sur des guides de précision entraînés par des courroies dentées. Il est possible de tester :

• • jusqu'à 4 chaînes simultanément
• • pour des tests de longue durée autour de 10 millions de cycles
• • avec une capacité de traction jusqu'à 3300 N et
• • une accélération jusqu'à 50 m/s2 pour exercer une contrainte maximale sur les câbles.

Les paramètres de test (distance de déplacement, temps d'accélération, vitesse maximale et nombre de cycles) sont réglables au moyen d'un écran tactile. Pendant le cycle de test, les câbles sont contrôlés par un système de mesure externe: en cas de rupture de câble, le compteur correspondant s'arrête et la machine continue de fonctionner et de tester les échantillons restants jusqu'à leur rupture définitive (cette option peut être modifiée selon les exigences).

Les caractéristiques techniques de cette machine peuvent être davantage personnalisées en fonction des exigences de production spécifiques du client.

Pour obtenir plus de détails, regardez la vidéo, remplissez le formulaire de demande d’informations ci-dessous ou contactez-nous directement.
