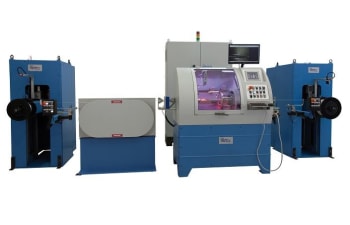

Linee di schermatura per cavi coassiali

Linee di nastratura ad alta precisione, specificamente progettate per la produzione di cavi coassiali flessibili a bassa perdita e elevata stabilità di fase. Queste macchine soddisfano i requisiti per la produzione di assemblati per microonde a bassa dispersione utilizzati ad alta frequenza in diverse applicazioni: industria aerospaziale, tecnologia delle telecomunicazioni, per applicazione in aeromobili, sistemi computer e video, impianti militari, sistemi medicali, ecc.

Il modulo di nastratura, connesso elettricamente con l'unità di tiro combinata, garantisce la perfetta applicazione di nastro argentato sul nucleo isolato. Tutto questo è ottenuto grazie ad un unico processo di nastratura, tramite la testa di nastratura completamente elettronica dotata del ballerino DINAMICO brevettato da WTM.

La linea è stata progettata con il più avanzato sistema di tensione del cavo, che lo mantiene nella corretta posizione ed evita qualsiasi piega e stress sul nucleo durante il processo.
Il sistema di controllo è completamente digitale, con asse elettrico e field-bus communication. La macchina è facilmente gestita tramite il pannello operatore touch-screen a colori. WTM supporta il cliente nella scelta della migliore soluzione a seconda delle specifiche esigenze di produzione, nell'ampia gamma di cavi coassaili ad alta frequenza.

 Dettagli:

• Assoluta accuratezza di nastratura con possibilità di calibrazione del cavo;
• Applicazione del nastro estremamente precisa, con controllo stabile della tensione;
• Unità di tiro tramite caterpillar, cabestano o combinati (caterpillar+cabestano);
• Avvolgitore e svolgitore in controllo di coppia;
• Dispositivo guidafilo per avvolgitore e svolgitore con movimento traslante;
• Movimento di livellamento automatico della bobina per mantenere il cavo in posizione diritta;
• Sistema di controllo elettronico digitale con possibilità di connessione al network interno e ad internet per l'assistenza remota;

 Altre opzioni:

• Misuratori di diametro e celle di carico per il controllo totale della qualità in linea;
• Stroboscopio automaticamente sincronizzato con la rotazione di ciascuna testa;
• Sistema di tele-assistenza per la connessione remota tramite internet;
• VISIO SYSTEM® con telecamera per l'ispezione in linea e altre utility software;
• Sistema di controllo su base PC;

Tutte le caratteristiche possono essere personalizzate su richiesta del Cliente.

 Scarica la scheda tecnica
