Molle a tazza stampate e coniate a freddo

ESECUZIONE E LAVORAZIONE

In accordo alla norma DIN 2093 le molle a tazza commercializzate appartengono ai seguenti gruppi:

Gruppo 1 con spessore fino a mm. 1,25: stampate, coniate a freddo, spigoli arrotondati e materiale UNI EN 10132.4 C67S.

Gruppo 2 con spessore fino a mm. 6: stampate, coniate a freddo, rilavorate sui diametri interno e esterno, spigoli arrotondati e acciaio legato 50CrV4.

Tutte le molle a tazza sono sottoposte a tempera bainitica per ottenere caratteristiche meccaniche omogenee (durezza e duttilità).

TOLLERANZE
Tutte le dimensioni e tolleranze sono conformi alla tabella DIN 2093.
I calcoli dei carichi sono in accordo alla tabella DIN 2092.

FINITURA SUPERFICIALE
Fosfatazione e lubrificazione.

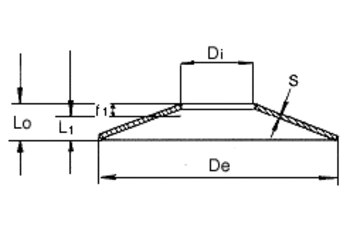

De = diametro esterno
Di = diametro interno
S = spessore
Lo = altezza libera
L1 = altezza sotto carico
Pmax = carico massimo a f1
f1 = deflessione Lo-L1
