Машины экранирования WTM для высокочастотных коаксиальных кабелей: детали

После объявления об эволюции нашей обмоточной линии для производства высокочастотных коаксиальных кабелей давайте проанализируем в деталях технические характеристики этого типа современной обмоточной машины..
Машина с одним обмоточным модулем оборудована специальной системой контроля натяжения кабеля, что обеспечивает абсолютно стабильную скорость линии и отличную синхронизацию со скоростью вращения обмоточной головки; это удерживает постоянным шаг обмотки и сотые доли допусков угла.

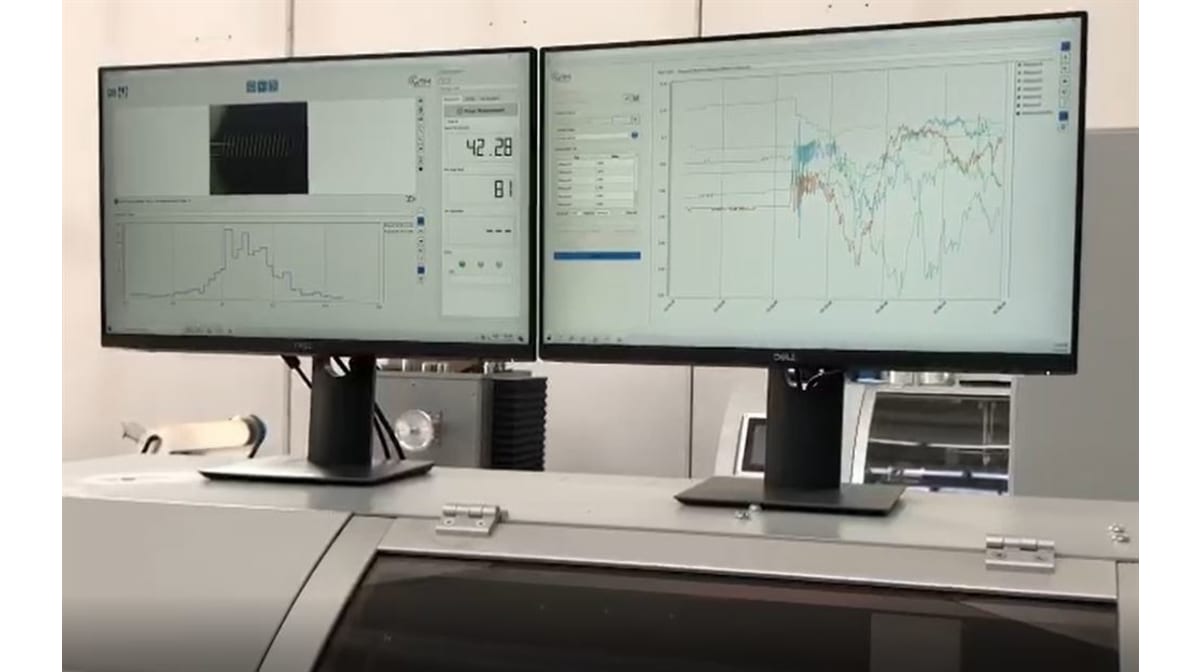

Оборудование имеет также сложную систему контроля отклонений размеров продукта в производственном процессе (измерения диаметра и эксцентриситета кабеля в различных проходах - до, во время и после обмотки, считывание шага обмотки и угла посредством камеры для каждого оборота обмоточной головки) и мониторинга главных производственных параметров, таких как: натяжение кабеля, натяжение ленты, стабильность скорости линии, точность различных вращающихся устройств.
Все описанные выше параметры сохраняются в файле и могут воспроизводиться, в том числе online, для анализа статистических количеств (Cpk, стандартное отклонение) и частоты тренда (посредством FFT анализа). WTM обеспечивает всю электронику и программное обеспечение для сбора и анализа всех сигналов, идущих от измерительных лазеров, датчиков натяжения, приводов, инкодеров, PLC и т. д. вот видео этой новой машины с YouTube-канала WTM.
